中央空调加氟怎么加(普通空调加氟操作技术~1)

分体式空调器室内机和室外机使用管道连接，并且可以根据实际情况加长管道，方便了安装，但由于增加了接口部位，导致空调器漏氟的可能性加大。而缺氟是最常见的故障之一。为空调器加氟是最基本的维修技能。

一、常见4种阀芯

室内外机连接管通过二通阀和三通阀连接室外机系统，而二通阀和三通阀的阀芯根据空调器品牌、生产年代也不相同，本小节对常见4种二通阀和三通阀阀芯的幵启和关闭方法作简单介绍。

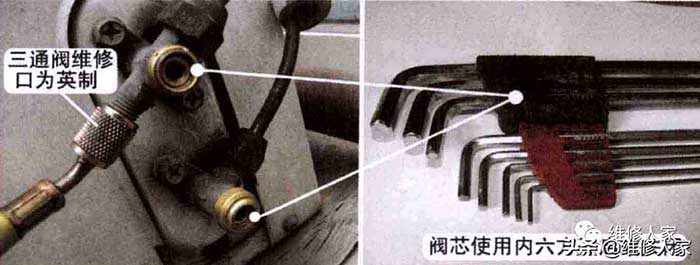

1.目前最常见型式

见下图。三通阀维修口为英制，并且带顶针，阀芯使用内六方幵启或关闭，根据空调器品牌或型号不同，使用内六方型号也不一样，比如海信空调器通常使用4mm,美的空调器通常使用5mm。

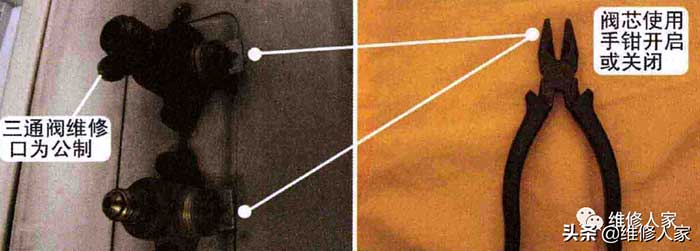

2.早期春兰空调器

目前已经不再使用。三通阀维修口为公制，并且带顶针，阀芯使用一字旋杆 幵启或关闭，活动范围只有180度，处于水平位置时为正常使用的幵启状态，位于垂直位置时为移机（或收氟）的关闭状态。

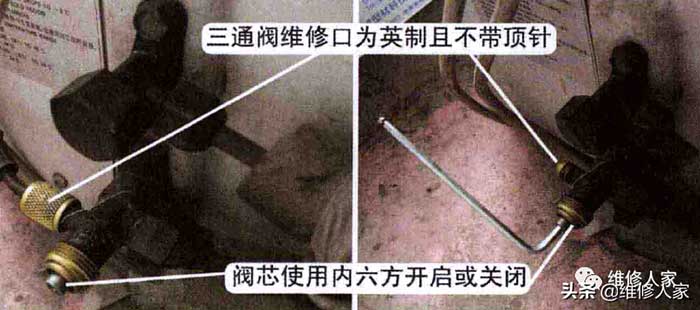

3.早期科龙空调器

目前巳经不再使用。三通阀维修口为英制，并且不带顶针，阀芯使用内六方开启或关闭，三通阀的阀芯向外关闭（处于最外圈位置）时，连接管道的粗管和室外机机内管道相通，维修口与制冷系统断幵；使用内六方将阀芯向里旋90度时，维修口才能与系统相通。

因此在检修此类空调器时，如需要测量系统压力，将压力表的加氟管连接至三通阀维修口时，并不能和制冷系统相连，需要使用内六方将阀芯向里旋转90度，维修口与制冷系统相通后，才能测量压力和加氟；在检修完成后，应先使用内六方将阀芯向外旋转，将维修口与制冷系统断幵，才能取下压力表的加氟管，如果直接取下加氟管，则三通阀维修口处一直向外冒氟，且维修口堵帽也安装不上。

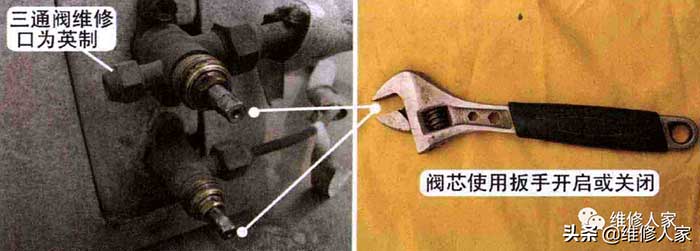

4.早期美的或春兰空调器

目前已经不再使用。三通阀维修口为英制，分不带顶针和带顶针两种，阀芯 使用方扳幵启或关闭。

二、加氟前准备

1、加氟基本工具

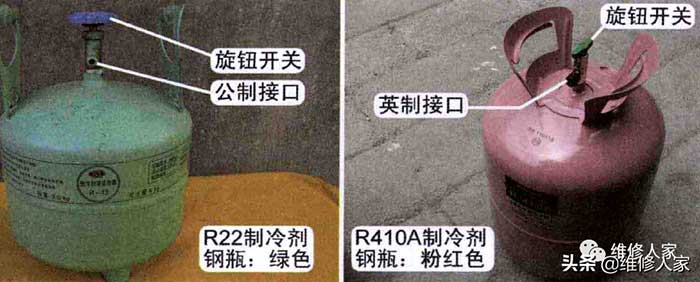

①制冷剂钢瓶

制冷剂钢瓶实物外形见下图,俗称氟瓶，用来存放制冷剂。因目前空调器使用的制冷剂有多种，早期和目前通常为R22,而目前新出厂的变频空调器通常使用R410A或R32。为了便于区分，两种钢瓶的外观颜色设计也不相同，R22钢瓶为绿色，R410A（R32）为粉红色。

上门维修通常使用充注量为6kg的R22钢瓶及充注量为13.6kg的R410A钢瓶，6kg钢瓶通常为公制接口，13.6kg或22.7kg钢瓶通常为英制接口，在选择加氟管时应加以注意。

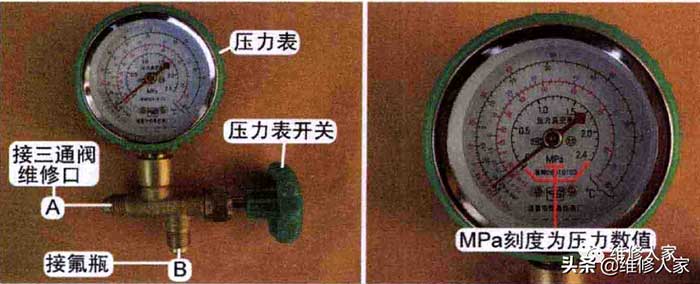

②压力表组件

压力表组件实物外形见下图,由三通阀（A口、B口、压力表接口）和压力表组成， 本书简称为压力表，作用是测量系统压力。

三通阀A口为公制接口，通过加氟管连接空调器三通阀维修口；三通阀B口为公制接口， 通过加氟管可连接氟瓶、真空泵等；压力表接口为专用接口，只能连接压力表。

压力表幵关控制三通阀接口的状态。压力表幵关处于关闭状态时A口与压力表接口相 通、A口与B口断开；压力表幵关处于打开状态时A口、B口、压力表接口相通。

压力表无论有几种刻度，只有印有MPa或kg/cm2的刻度才是压力数值，其他刻度（例如AC ）在维修空调器一般不用查看。

说明：1MPa = 10 kg/cm2.

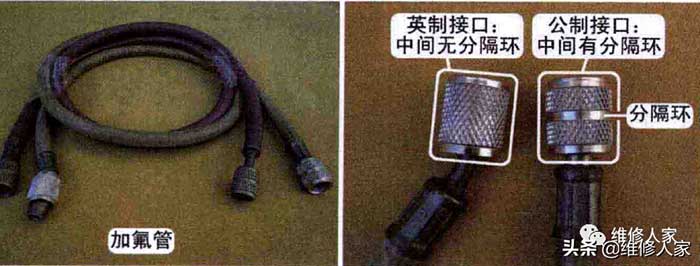

③加氟管

加氟管实物外形见下图，作用是连接压力表接口、真空泵、空调器三通阀维修 口、氟瓶、氮气瓶等。一般有两根即可，1根接头为公制-公制，连接压力表和氟瓶；1根接头为公制-英制，连接压力表和空调器三通阀维修口。

公制和英制接头的区分方法见上图,中间设有分隔环的为公制接头，中间未设 分隔环的为英制接头。

说明：空调器三通阀维修口一般为英制接口，另外加氟管的选取应根据压力表接口（公制或英制）、氟瓶接口（公制或英制）来决定。

④转换接头

转换接头实物外形见下图 (a)，作用是作为搭桥连接，常见有公制转换接头和英制转换接头。

见图(b)和(c),例如加氟管一端为英制接口，而氟瓶为公制接头，彼此不能直 接连接。使用公制转换接头可解决这一问题，转换接头一端连接加氟管的英制接口，一端连接氟瓶的公制接头，使英制接口的加氟管通过转换接头连接到公制接头的氟瓶。

2.加氟方法

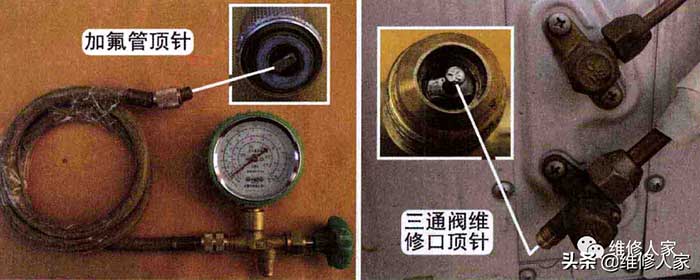

下图为加氟管顶针和三通阀顶针。

加氟操作步骤见下图。

①首先关闭压力表幵关，将带顶针的加氟管一端连接三通阀维修口，此时压力表显示系统压力：空调器未幵机时为静态压力，幵机后为系统运行压力。

②另外1根加氟管连接压力表和氟瓶，空调器制冷模式幵机，压缩机运行后，观察系统运行压力，如果缺氟，打开氟瓶幵关和压力表幵关，由于氟瓶的氟压力高于系统运行压力， 位于氟瓶的氟进入空调器制冷系统，即为加氟。
